Ако работите с микроконтролери и търсите да увеличите броя на наличните входни и изходни (I/O) пинове, Microchip MCP23008 I/O разширител Това е много интересно решение. Тази интегрирана ви позволява да разширите до 8 допълнителни щифта използвайки прост контролен интерфейс чрез I²C или SPI, което го прави ценен ресурс за проекти, където пространството и връзките са ограничени.
MCP23008 е много гъвкав и може да се използва и в двете 3,3V и 5V проекти, което го прави идеален за широк спектър от приложения. Допълнителни функции, като възможността за получаване на прекъсване, когато един от щифтовете промени състоянието, го правят още по-привлекателен, тъй като елиминира необходимостта от непрекъснато запитване на устройството.

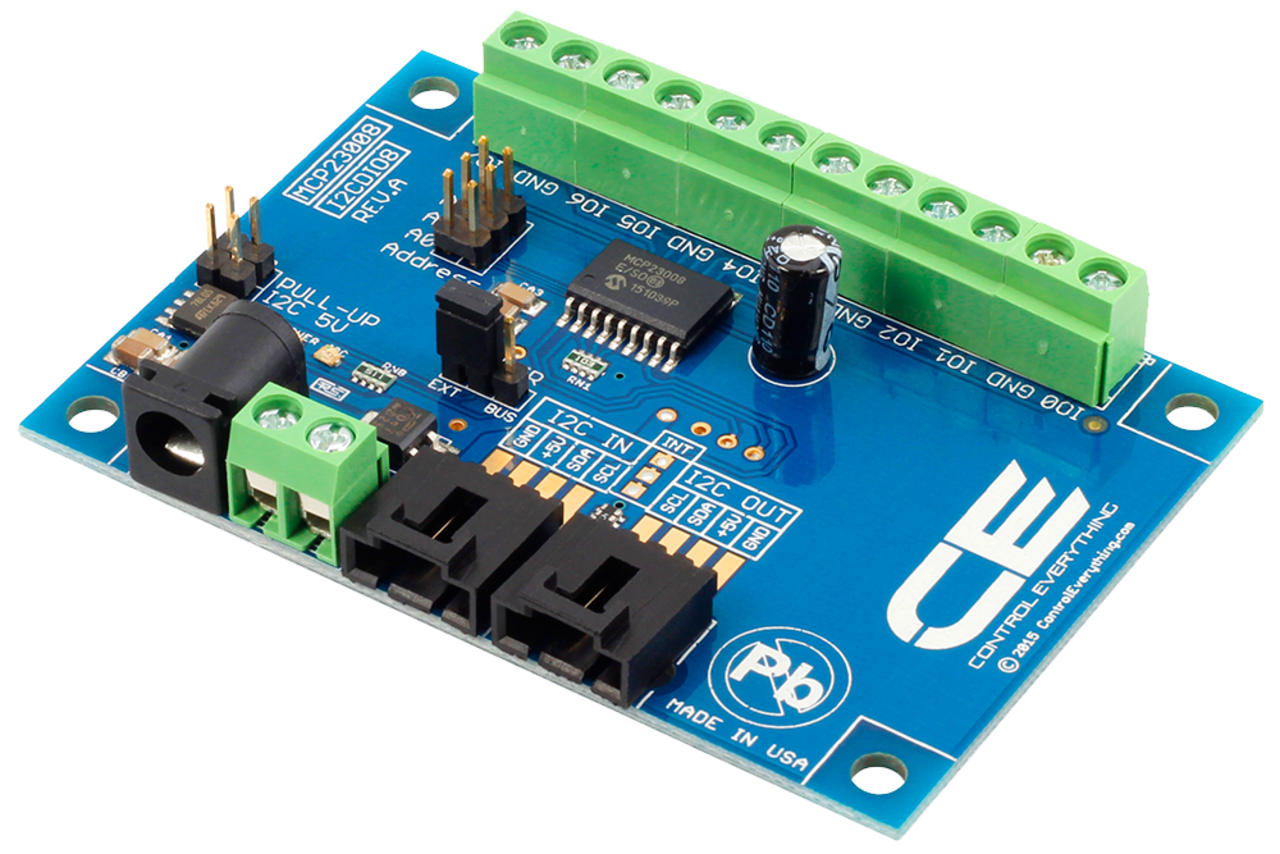

Какво представлява MCP23008 и как работи?
El MCP23008 е I²C портов разширител, който добавя до 8 I/O пина допълнителни щифтове към вашия микроконтролер, щифтове, които могат да бъдат конфигурирани като входове, изходи или дори входове с издърпващ резистор. Това дава голяма гъвкавост, когато го конфигурирате за всичко, от което се нуждаете, от управление на светодиоди до сензори за четене.
Устройството се управлява чрез два I²C щифта, което позволява на множество устройства да споделят една и съща контролна шина. Освен това можете да свържете до 8 MCP23008 устройства към една I²C шина, просто като зададете хардуерните адреси чрез щифтове ADDR0-2. Това означава, че можете да имате до 64 I/O пина с комбинация от няколко чипа в една и съща система.
Основни характеристики на MCP23008
- Високоскоростен I²C интерфейс: Комуникацията е бърза и ефективна, намалявайки времето за реакция за приложения в реално време.
- Хардуерно адресируеми пинове: До 8 устройства могат да бъдат свързани към една I²C шина, което позволява мащабируемост в сложни системи.
- Конфигурируеми прекъсвания: MCP23008 има специален щифт за генериране на прекъсвания, когато входовете се променят, оптимизирайки производителността, без да се налага непрекъснато да проверява устройството.
- Гъвкава поддръжка на напрежение: Работи както на 3,3 V, така и на 5 V, което го прави подходящ за различни платформи и нужди от захранване.
Освен това MCP23008 обработва до 20 mA на щифт, което го прави отличен вариант за управление на устройства с ниска мощност като светодиоди. Ако имате нужда от повече мощност, винаги можете да я комбинирате с транзистор с висока мощност или MOSFET, за да управлявате по-големи товари.
Приложения и използване на MCP23008
MCP23008 е отлично решение за тези, които се нуждаят разширете възможностите на вашата система без да жертвате простотата и пространството. Това го прави идеален за приложения в роботиката, автоматизацията, вградените системи и прототипирането на дома, където ограниченият брой пинове на микроконтролера може да бъде проблем.
Ако броят на изводите е недостатъчен или ако искате да намалите окабеляването и сложността на вашата схема, този чип е идеалното решение. Освен това внедряването е доста просто, тъй като чипът се предлага в различни формати, включително DIP, което го прави лесен за използване на макетни платки и прототипи без необходимост от сложно запояване.
Чипът също така включва a регистър за обръщане на полярността, функция, която ви позволява да промените полярността на данните във входовете. Това улеснява адаптирането към много видове периферни устройства или сензори, които изискват различни конфигурации на поляритета.
